Die  Standard-Software  Ipas_GPS  ist  ein  einfaches  und  effizientes  Werkzeug  zur
Dokumentation  von  Reiserouten  und  Analyse  von  GPS-Aufzeichnungen  für
Prozessoptimierung in Transport und Logistik.

Basierend  auf  GPS-Aufzeichnungen  (Trackinglisten)  mit  vielen  Geräte-Varianten
können

Wegepunkte,

Mess-Positionen,

Unterbrechungen,

Markierungen

und

Höhenveränderungen  berechnet  und  in  Google  Earth  dargestellt  werden.  Die
Darstellung und Bearbeitung in Ipas Maps (Google Maps-Karte) ist ebenfalls möglich

Für  Mess-Positionen,  Unterbrechungen  und  Markierungen  wird  zusätzlich  die
Entfernung,  Dauer,  Geschwindigkeit  und  Steigung/Gefälle  berechnet.  Die  Mess-
Positionen können mit Kurzbezeichnung  und  Textfeld  ausführlich beschrieben  werden.
Die Ergebnisse können auch in Excel ausgewertet werden.

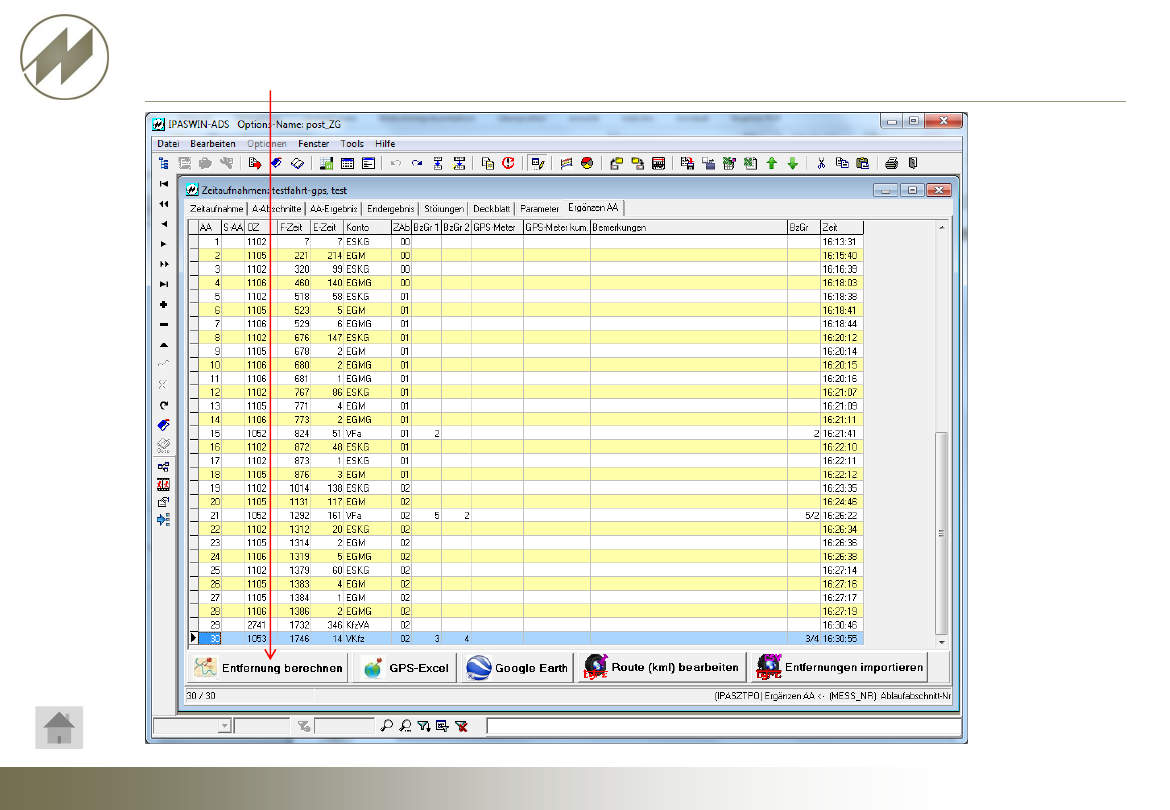

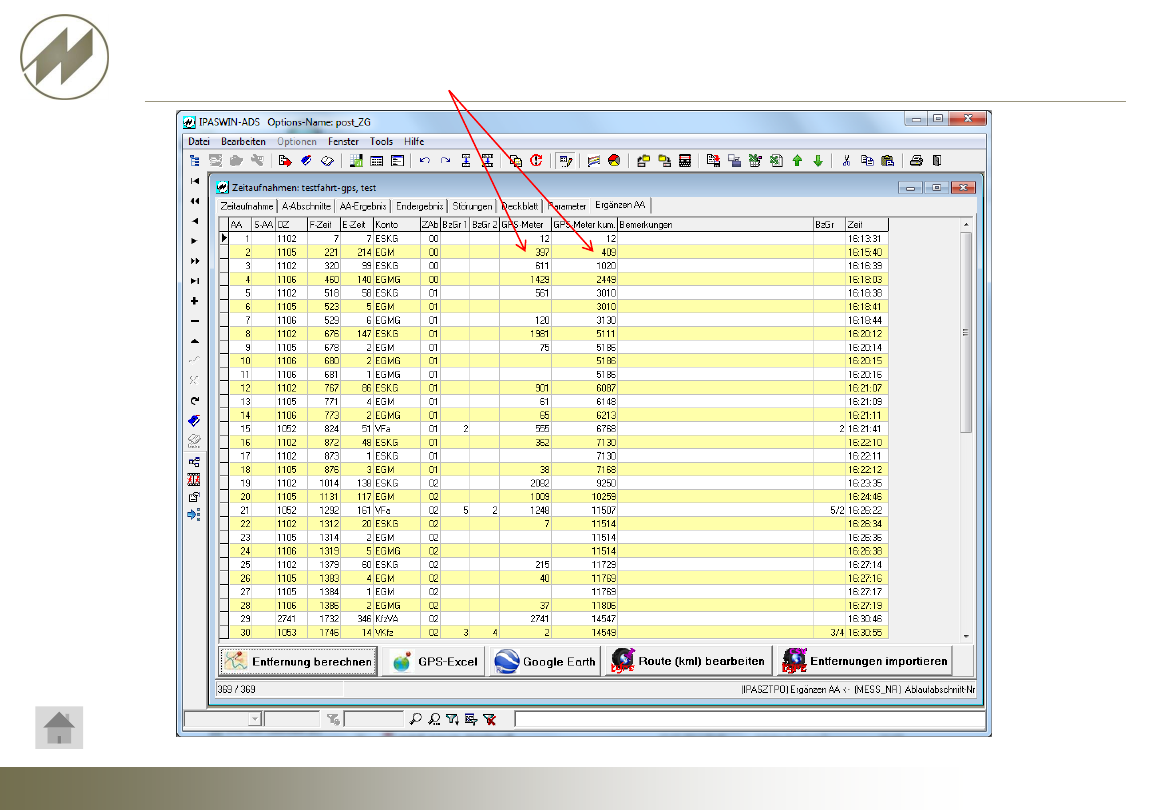

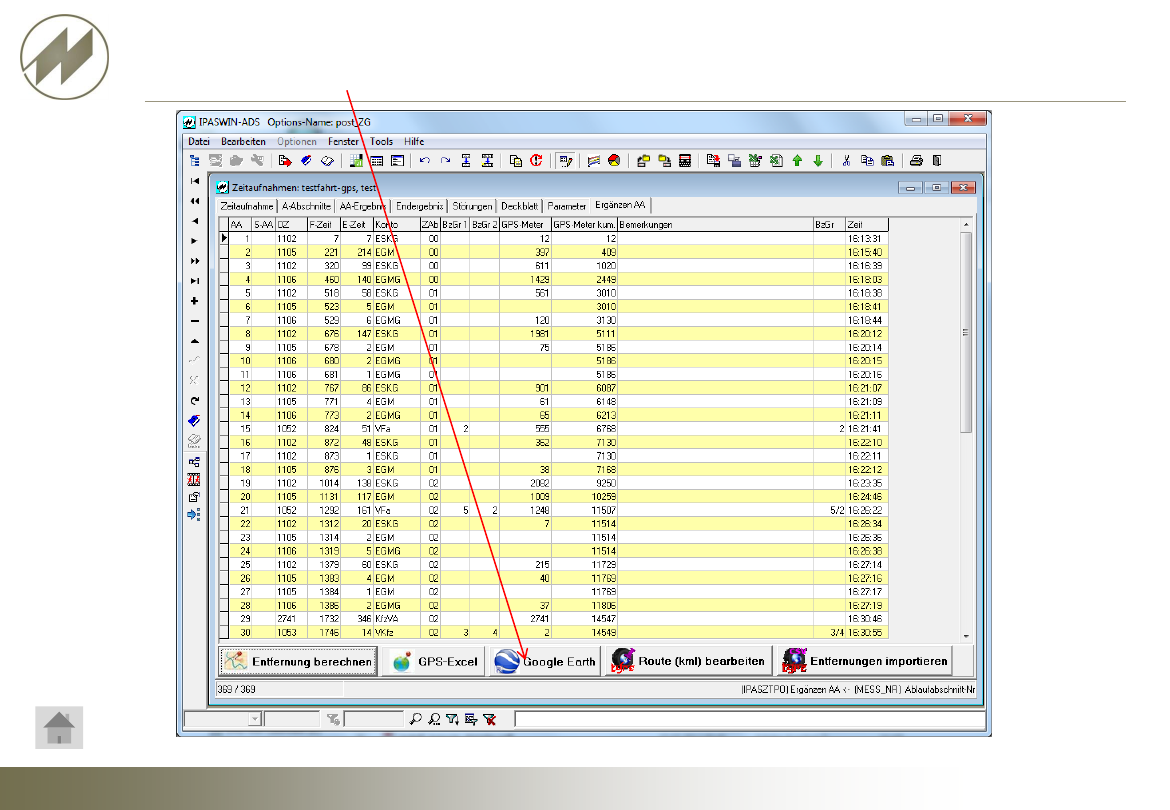

Entfernungen  und  Höhenunterschiede  können  mit  einer  Zeitaufnahme  in  IPASWIN
automatisch synchronisiert und deren Werte importiert werden.

Seite 4

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Hauptfenster - Start

Die Toolbar umfasst
die Seiten

• Start
• Optionen
• Google Earth
• Ipas Maps
• Druck
• Hilfe

Die Ipas_GPS Dateien werden mit der Dateiendung *.gps gespeichert

Seite 5

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Start - Datei

Unter Datei werden folgende
Funktionen zusammengefasst:
•

Öffnen

•

Speichern

•

Speichern unter

•

Beenden

Mit  der  rechten  Mouse-
Taste  wird  eine  Liste  der
zuletzt  geöffneten  Dateien
zur Auswahl angezeigt.

Seite 6

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Start - Bearbeiten - Spaltenanzeige

Schalter

ist

nicht

gedrückt:

Alle Spalten werden
anzeigen

Bei gedrücktem Schalter werden nur
ausgewählte Spalten angezeigt.

Die Spaltenbreiten können Sie mit der
Mouse verändern.

Mit der rechten Mouse-Taste können Sie die eingestellten
Spaltenbreiten Speichern oder die Spaltenbreite automatisch
berechnen lassen.

Seite 7

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Start - Bearbeiten - Filter

Über die Auswahl vordefinierter
Filter

können

Sie

ausgewählte

Datensätze anzeigen.

Beispiel: Unterbrechungen

Seite 8

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Start - Bearbeiten - Editieren

Mit diesen Buttons können
Sie

die

Tabellenfelder

bearbeiten

Ausschneiden
Kopieren
Einfügen
Zurücksetzen

Seite 9

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Start - Bearbeiten - Berechnung

Hier legen Sie fest, nach wieviel Meter
Wegepunkte

für

die

Google

Earth

Anzeige erzeugt werden sollen.

Durch  die    Ungenauigkeit  von  GPS  ist  es
erforderlich,  dass  Sie  festlegen,  nach
welchem  Höhenunterschied  ein  Wert
erfasst werden soll.

Für

die

Berechnung

der

Unterbrechungen

einer

Fahrt

werden 3 Faktoren verwendet:
1. Geschwindigkeit <= 1 kmh
2. Dauer > 180 Sekunden
3. Mindestabstand vom Standort

> 30 m

Für die Berechnung der Zeiten für
Markierungen und Mess-Positionen
kann hier die Zeiteinheit eingestellt
werden.

Die

Erzeugung

der

Schnittstellen-Dateien

für

Google Earth wird mit diesem
Button ausgeführt.
Datei: Name.kml
Titel: Name.bmp

Fehlerhafte GPS-Daten werden mit folgenden Angaben erkannt:
1. Geschwindigkeit > 250 kmh ist.
2. Maximaler Abstand von 2 Messpunkten > 30 m (MaxW)
3. Wenn in den folgenden 20 Messpunkten (AnzW) der größer als der max. Abstand

ist, wird bei dem Messpunkt mit dem kleinsten Abstand fortgesetzt.

Seite 10

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Import Trackingliste

Mit diesem Button werden Tracking-
listen importiert.

Folgende-Dateitypen sind vorbereitet:
*.GPX; *.KML; *.txt

Mit der rechten Mouse-Taste
können zuletzt importierte
Dateien ausgewählt werden.

Seite 11

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

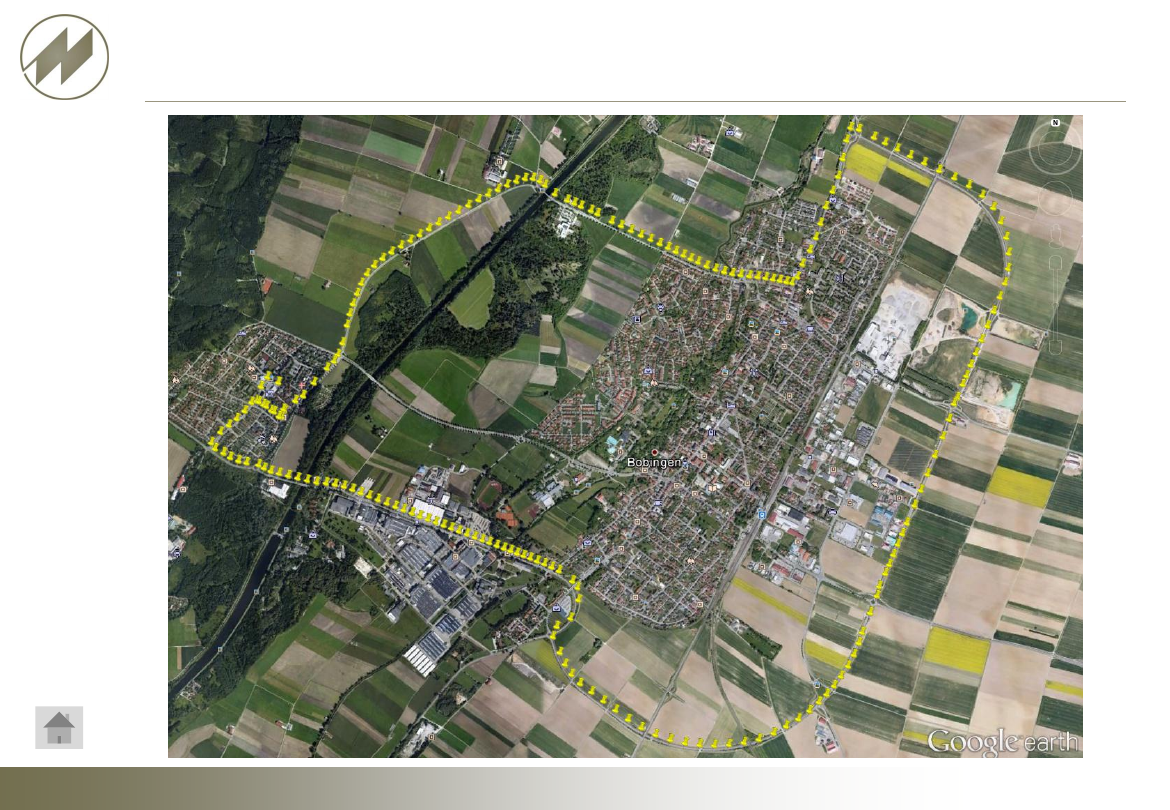

Export Google Earth

Diese

Informationen

können Sie wahlweise in
Google-Earth anzeigen.

Mit diesem Button können Sie die Ergebnisse in Google Earth ansehen.

Seite 12

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Export Ipas Maps

Über

Menü

Markierungen

–

Ipas_GPS
können Sie auf-
bereitete Ergeb-
nisse anzeigen.

Mit diesem Button
können

Sie

die

Ergebnisse in Ipas
Maps ansehen und
bearbeiten.

Die Anzeige und Berechnung von Routen ist in Vorbereitung.

Seite 13

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

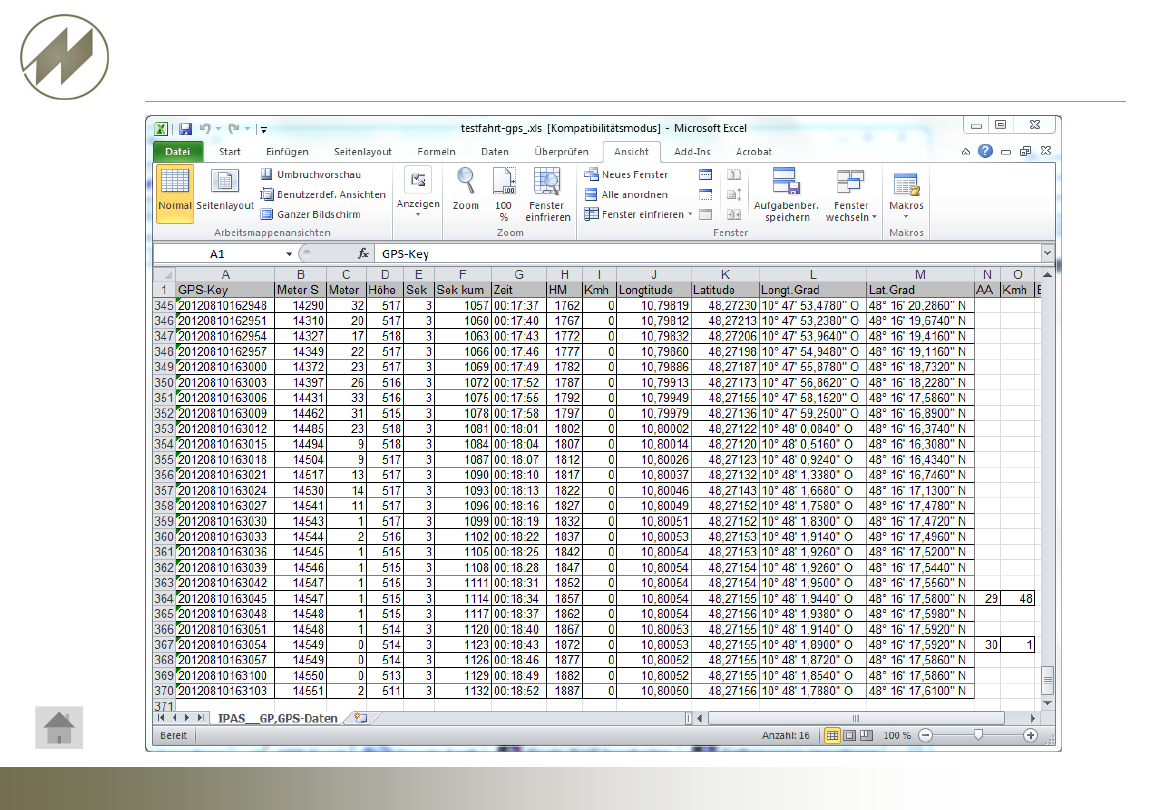

Export Excel

Mit diesem Button
können

Sie

die

Ergebnisse

nach

Excel exportieren.

Seite 14

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Optionen - Schrift Tabelle

Hier können Sie die
Eigenschaften der
Tabelle einstellen:

Schrift Tabelle

Zeilenhöhe in Pixel

Hintergrundfarbe

Schrift fixe Spalten

Anzahl fixe Spalten

Seite 15

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Optionen - Beschreibungs-Definition

Für die Beschreibung
der Mess-Positionen
können

Sie

hier

Definitions-Dateien
anlegen.
Mit

der

rechten

Mouse-Taste können
Sie

die

Definition

auswählen.

Durch Doppelclick in der Spalte
Kurzbezeichnung können Sie
die entsprechende Beschreib-
ung

auswählen.

Ist

keine

Nummer vorhanden, wird die
nächste

freie

Nummer

eingetragen.

Seite 16

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Optionen - Parameter

Mit diesem Button können Sie alle
Parameter direkt bearbeiten.

Mit  der  rechten  Mouse-Taste  können  Sie
immer eine Auswahl der zuletzt verwendeten
Dateien aufrufen.
Die  Anzahl  der  Einträge  können  Sie  hier
festlegen.

Seite 17

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Optionen - Sprache

Es sind die Sprachen Deutsch
und Englisch vorhanden.
Weitere  Sprachen  können  Sie
durch  die  Übersetzung  der
Datei

Ipas_GPS_lng_en.txt

selbst übersetzen.

de=Deutsch
en=English
cz=Czech
fr=French
gr=Greek
hu=Hungarian
it=Italian
po=Polish
pg=Portuguese
sk=Slovak
sl=Slovenian
sp=Spanish
tk=Turkish

Nach

dem

Neustart

steht

die

ausgewählte Sprache zur Verfügung.

Seite 18

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Optionen - Stil

Hier können Sie den Stil des Hauptmenüs einstellen.

Seite 19

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Optionen

– Fenster-Position

Da bei einigen Windows XP Rechnern die Fenster-Position
über Drag & Drop verändert werden kann, können Sie hier
die Einstellung vornehmen.

Seite 20

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Google Earth - Titel

Hier legen Sie die Schrift, die Hintergrundfarbe
und die Position des Titels in Google Earth
fest.

Seite 21

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Google Earth - Linie

Hier legen Sie die Breite und
Farbe der Routenlinie fest.

Wenn nach dem Rechnen
sofort

Google

Earth

aufgerufen

werden

soll,

müssen

Sie

hier

eine

Markierung setzen.

Seite 22

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Google Earth - Daten

Hier legen Sie fest, welche Daten für Google Earth aufbereitet werden sollen.

Seite 23

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Google Earth - Daten-Titel

Hier legen Sie fest, ob für die Daten ein Titel erzeugt werden soll.

Seite 24

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Ipas Maps Markierungen

Info-Fenster

Verschieben
Flache Bilder

Animation
Löschen
Anzeige

Ermöglicht einen Klick auf den Marker. Klick öffnet eine zusätzliche
Info-Fenster auf den Google Maps mit Anzeige des Marker Titels.
Es kann die Markierung um die Karte beim Ziehen verschoben werden.
Der Marker wird als ein flaches Bild auf der Karte gezeichnet.
Andernfalls wird der Marker als ein 3D-Bild mit einem Schatten gezeichnet.
Es wird der Marker mit einer Animation auf der Karte dargestellt.
Beim anlegen einer Markierung werden vorherige Markierungen gelöscht.
Es werden die Markierungen auf der Karte angezeigt.

Seite 25

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Ipas Maps Titel Markierung

Maske für Titel:
Alias (x)      Inhalt
-1       Nr. GPS-Punkt
0                Lfd. Nr
!FeldName  Inhalt der Spalte

(x) Wird ersetzt durch Alias

Seite 26

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

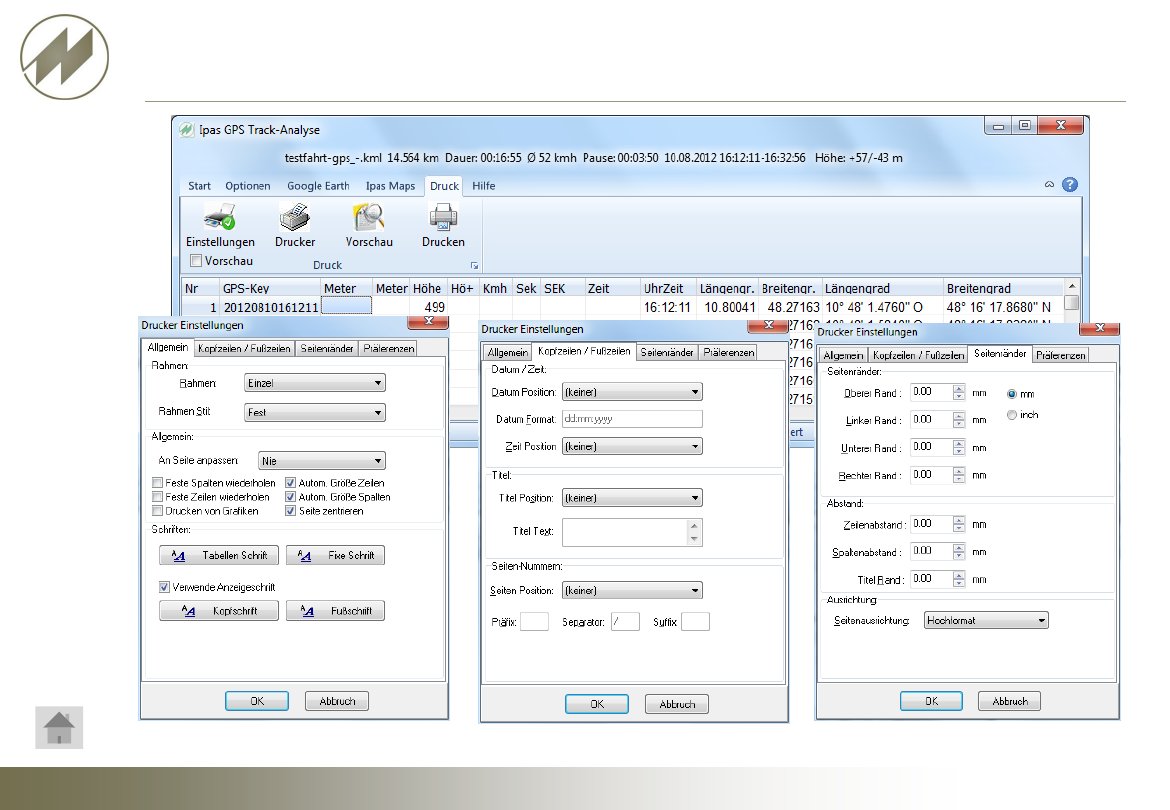

Druck - Einstellungen

Seite 27

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Druck - Einstellungen

Einstellungen mit Druckvorschau

Seite 28

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Druck - Druckereinrichtung

Druckereinrichtung

Seite 29

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Druck - Vorschau

Vorschau

Seite 30

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

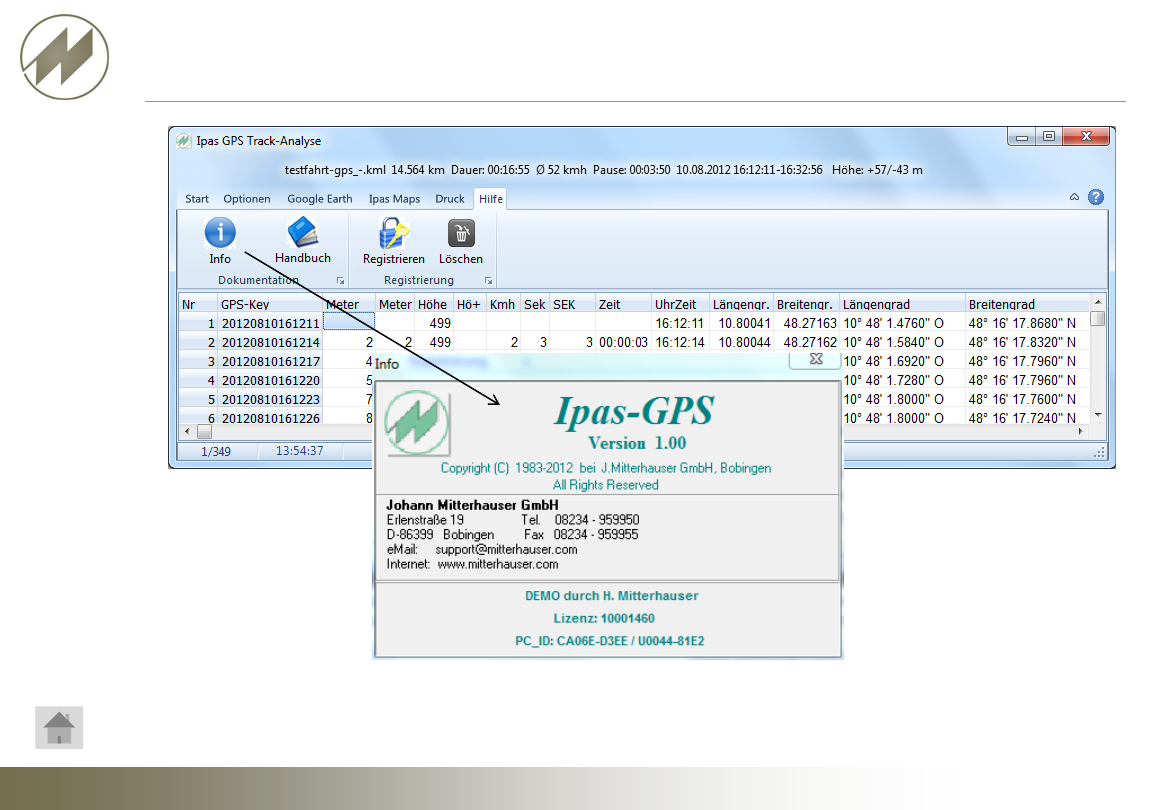

Hilfe - Info

Seite 31

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

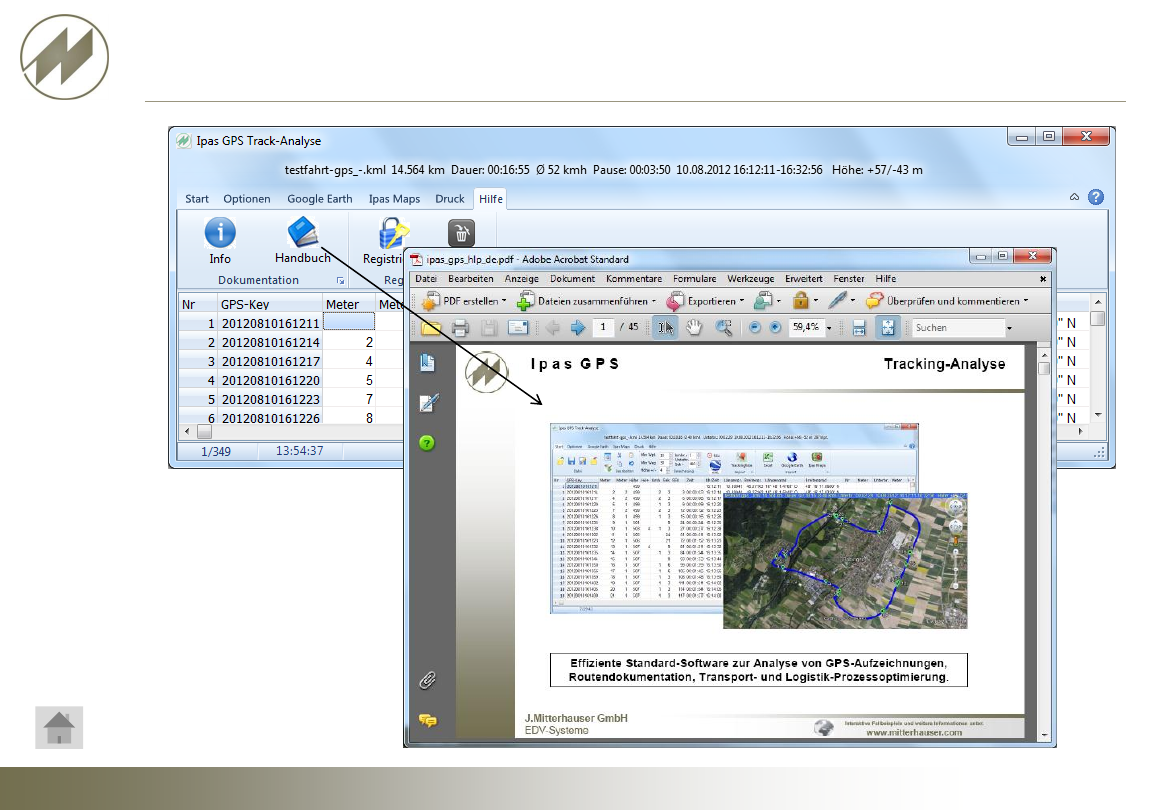

Hilfe - Handbuch

Seite 32

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Hilfe - Registrieren

Falls am gleichen PC schon einmal die gleiche
Registrierung vorhanden war.

Seite 33

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S Tracking-Analyse

Hilfe

– Registrierung - Löschen

Deinstallations-Code (099B-1DF8) an

j@mitterhauser.com

senden.

Seite 34

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

Android mit Open GPS Tracker

Link zum kostenlosen Tracking-Programm:

https://play.google.com/store/apps/details?id=nl.sogeti.android.gpstracker&hl=de

Ablauf:

1. Open GPS Tracker starten
2. Menü - Mehr

– Einstellungen

3. Menü - Tracking

– Start

4. Track-Name festlegen
5. Aufzeichnung läuft
6. Menü

– Tracking – Stop

7. Menü

– Track senden

   - GPX - GPS Austausch Format
   - Auf SD-Karte speichern
   - Exportname
8. Android

– Einstellungen

   - Apps
      - Open GPS Tracker
         - Stoppen erzwingen

Seite 35

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

iPhone

Seite 36

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

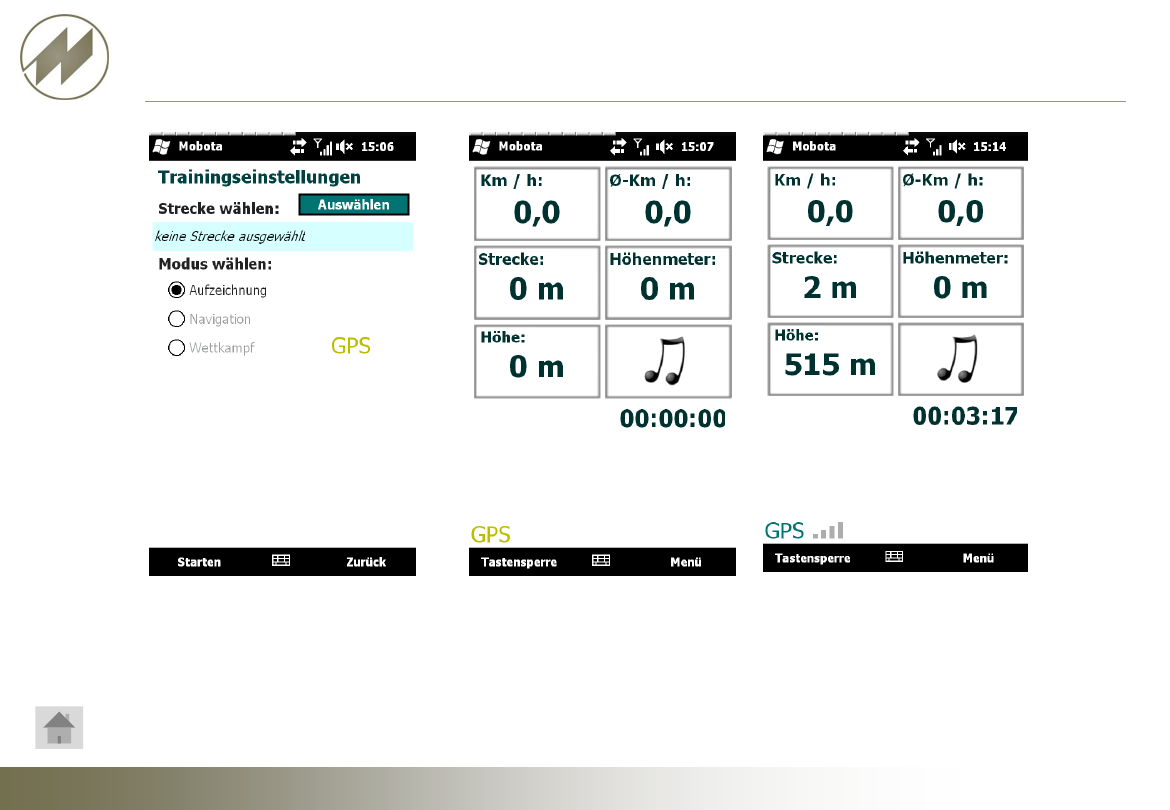

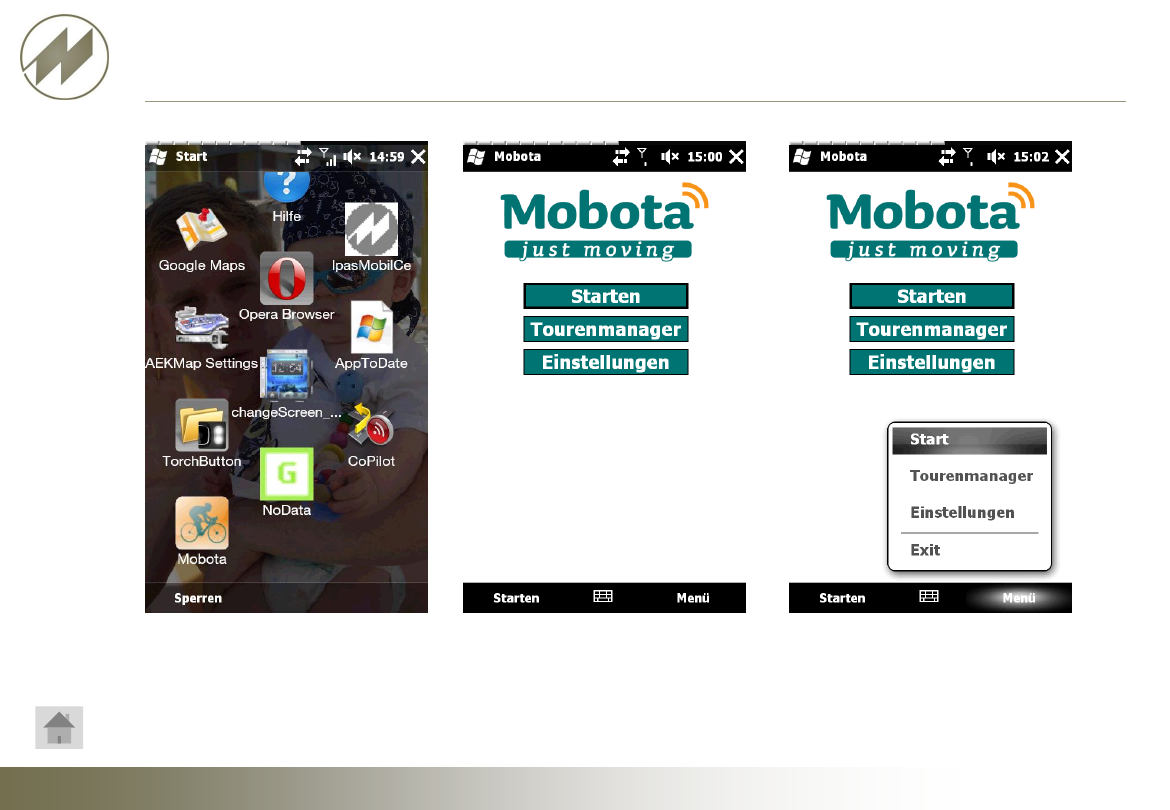

Windows CE mit Mobota starten

Seite 37

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

Windows CE mit Mobota Einstellungen

Installations-Datei für Mobota:
C:\Users\Public\Ipas_GPS\GPS\Tracker_Programme\WindowsCE\mobota_v0.75.cab

Seite 38

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

Windows CE mit Mobota Tracking starten

Seite 39

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

Windows CE mit Mobota Stoppen und Speichern

Aufzeichnung hochladen NEIN

Seite 40

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

Windows CE mit Mobota Trackingliste zum Import bereitstellen

Diese Datei wurde angelegt und
kann auf den PC-Trackung-Import-
Pfad kopiert werden.

Seite 41

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

Psion Workabout mit PT GPS

Aufzeichnung starten
mit Start-Button

Wenn noch zu wenige
Satelliten vorhanden
sind, erscheint ein
gelber Hintergrund.

Aufzeichnung wurde
gestartet, grüner
Hintergrund.

Seite 42

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

Gleichzeitige Zeitaufnahme mit IpasMobil und GPS-Aufzeichnung

Wechsel Zeitaufnahme zu PT_GPS

Wechsel PT_GPS zu Zeitaufnahme

Seite 43

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

PT_GPS Stop

Aufzeichnung beenden

Seite 44

J.Mitterhauser GmbH

EDV-Systeme

I p a s G P S GPS-Aufzeichnungen

IpasMobil-Zeitaufnahme und GPS-Aufzeichnung speichern

Datei Speichern

Die GPS-Datei wird automatisch unter
der Ablagenummer_x.txt gespeichert.

Seite 45

J.Mitterhauser GmbH

EDV-Systeme

IPASWIN ADS GPS-Routen bearbeiten

Route berechnen und importieren

Seite 46

J.Mitterhauser GmbH

EDV-Systeme

IPASWIN ADS GPS-Routen bearbeiten

Route berechnen und importieren

Seite 47

J.Mitterhauser GmbH

EDV-Systeme

IPASWIN ADS GPS-Routen bearbeiten

Routenergebnis in Excel anzeigen

Seite 48

J.Mitterhauser GmbH

EDV-Systeme

IPASWIN ADS GPS-Routen bearbeiten

Routenergebnis in Excel anzeigen

Seite 49

J.Mitterhauser GmbH

EDV-Systeme

IPASWIN ADS GPS-Routen bearbeiten

Routenergebnis in Google Earth anzeigen

Seite 50

J.Mitterhauser GmbH

EDV-Systeme

IPASWIN ADS GPS-Routen bearbeiten

Routenergebnis in Google Earth anzeigen

Seite 51

J.Mitterhauser GmbH

EDV-Systeme

IPASWIN ADS GPS-Routen bearbeiten

Route (kml) bearbeiten (nur zur Kontrolle)

Seite 52

J.Mitterhauser GmbH

EDV-Systeme

Systemanforderungen und Installation

Ipas-GPS erfordert die Installation von Google Earth

Die Grundversion von Google Earth kann man - jetzt auch als deutsche Version - kostenlos herunterladen und
installieren, die Software läuft dann auf dem lokalen Rechner, die Satellitendaten werden permanent aus dem
Internet nachgeladen.
Für die Nutzung von Google Earth braucht man also zwei Dinge:
1. einen schnellen Rechner
2. einen (möglichst schnellen) Internetzugang.

Hier die kostenlose Version von

Google Earth

runterladen. Das heruntergeladene File einfach per Doppelklick

anwählen, dann startet der automatische Installationsvorgang.

Systemvoraussetzungen PC

minimal:
Betriebssystem: Windows 2000, Windows XP
CPU: Pentium 4, 1 GHz - Systemarbeitsspeicher (RAM): 1 GB RAM
Festplatte: 2 GB frei
Netzwerkgeschwindigkeit: 128 Kb/s
Grafikkarte: 3D-fähige Videokarte mit 16 MB VRAM
Bildschirm: 1024x768, 16-Bit-High-Color-Bildschirm

empfohlen:
Betriebssystem: Windows XP
CPU: Pentium 4 2,4 GHz+ oder AMD 2400xp+
Systemarbeitsspeicher (RAM): 2 GB RAM
Festplatte: 2 GB frei
Netzwerkgeschwindigkeit: 6 Mb/s
Grafikkarte: 3D-fähige Videokarte mit 32 MB VRAM
Bildschirm: 1280 x 1024, 32-Bit-True-Color-Bildschirm

Seite 53

J.Mitterhauser GmbH

EDV-Systeme

Systemanforderungen und Installation

Installation I p a s - G P S

• Ipas-GPS
• Installieren (setup_ipas_gps.exe ausführen)

Bis 30 Nutzungstage können Sie Ipas_GPS kostenlos uneingeschränkt nutzen.
Danach werden die Analysen auf 2000 Trackpunkte begrenzt.

Die Private Nutzung der Vollversion kostet je Lizenz 99,00

EUR inkl. 19% Ust.

Die Firmen-Nutzung der Vollversion kostet je Lizenz 449,00

EUR inkl. 19% Ust.

Registrierung Vollversion:

Wenn Sie eine Voll-Version erwerben,
bekommen Sie über eMail

j@mitterhauser.com

den Registrier-Code zugesandt.

Über Menü:
Hilfe

– Registrieren

können Sie über Zwischenablage den
Code einfügen und das Programm
freischalten.

Registrier-

Kode
